压力测量加控制一台搞定：电接点压力表的原理与选型解析

水泵启停、空压机加载、锅炉压力报警，这些常见的自动控制场景都离不开一个关键动作：压力到达设定值时发出开关信号。电接点压力表正是在普通压力表基础上增加电接点装置的测控一体仪表，既能就地指示压力，又能输出控制信号，配套继电器、接触器即可构成简单的压力控制系统。本文对电接点压力表的工作原理、型号规格、适用场合和选型注意事项进行介绍。

一、什么是电接点压力表

电接点压力表由测量系统、指示装置、磁助电接点装置、外壳、调节装置和接线盒等部分组成。它在传统弹簧管压力表的基础上增加了可设定的电接点装置，压力指示指针兼有动触点功能，当压力上升到设定值或下降到设定值时，指针与静触点接通或断开，输出开关信号，实现自动控制或发信报警。

安徽天康集团生产的电接点压力表规格齐全，涵盖普通型、耐蚀型、耐震型、隔膜式以及防爆型等系列产品，可满足不同工况的配套需求。

二、工作原理与接线方式

1. 压力测量环节

被测介质压力作用于弹簧管，使弹簧管自由端产生弹性位移，经拉杆和齿轮传动机构放大后由指针在度盘上指示出压力值，测量环节与普通压力表一致。

2. 电接点控制环节

度盘上有两个可调设定指针，分别对应上限和下限静触点。压力上升时，指示指针先与下限触点分离（断开下限电路），继续上升到上限设定值时与上限触点接通，触发控制动作；压力下降时动作顺序相反。接点形式有上下限型、双上限型、双下限型三种可供选用。

3. 磁助接点的作用

磁助式电接点装置装有可调节的永久磁钢，可增加接点吸力、加快接触动作、消除电弧，避免触点频繁通断造成的磨损，提高仪表动作稳定性和使用寿命。

4. 典型控制回路

电接点压力表通常与继电器、接触器等电气器件配套使用。以水泵控制为例：压力降至下限设定值时，下限触点闭合，通过中间继电器启动水泵；压力升至上限设定值时，上限触点动作，停止水泵，从而实现双位自动控制。

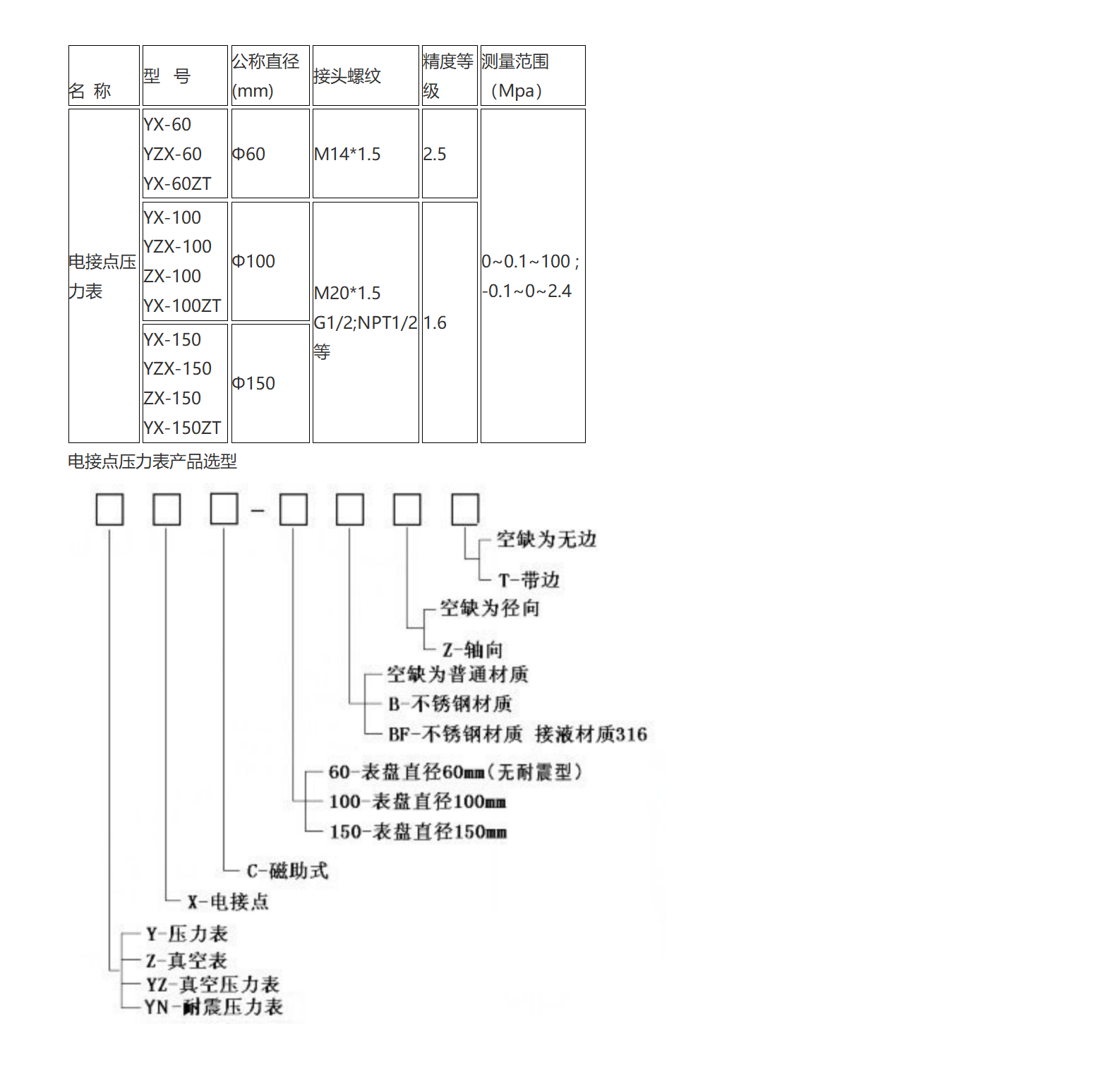

三、常见型号与技术参数

1. 常用型号系列

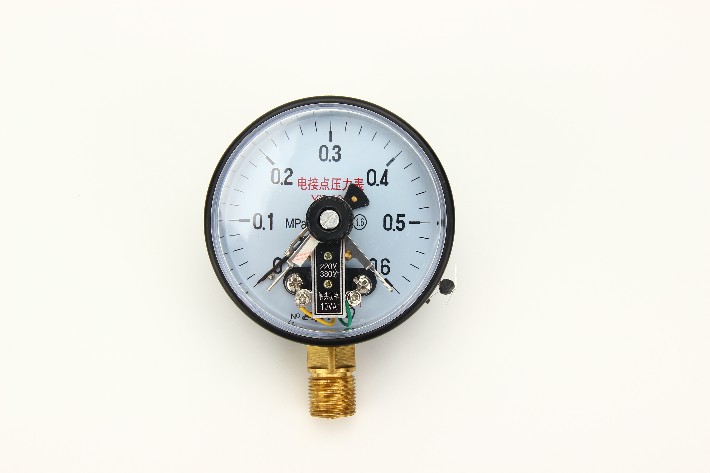

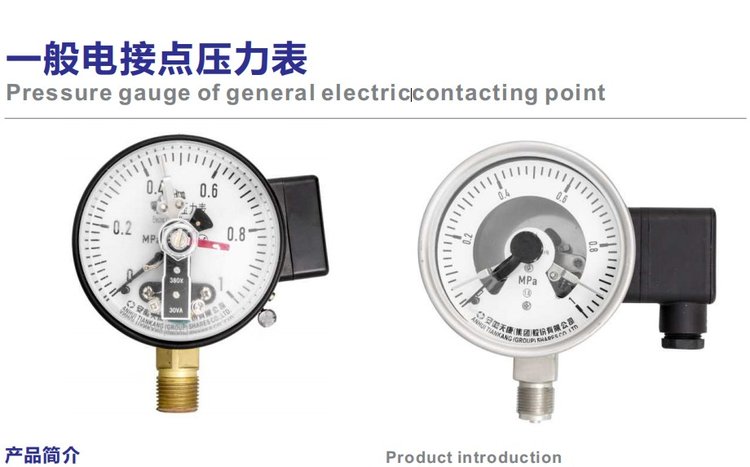

YX-100、YX-150为普通型电接点压力表，YXC系列为磁助电接点压力表，表径有100mm和150mm两种。耐蚀型、耐震型在型号中加注相应代号，防爆型适用于有爆炸危险的场所。

2. 主要技术指标

公称直径Φ100、Φ150，接头螺纹M20×1.5，精度等级1.6级，测量范围覆盖-0.1～0MPa负压到0～60MPa高压的常用区间。接点装置最高工作电压220V DC或380V AC，触头功率30VA（阻性负载），最大工作电流1A。

3. 使用环境条件

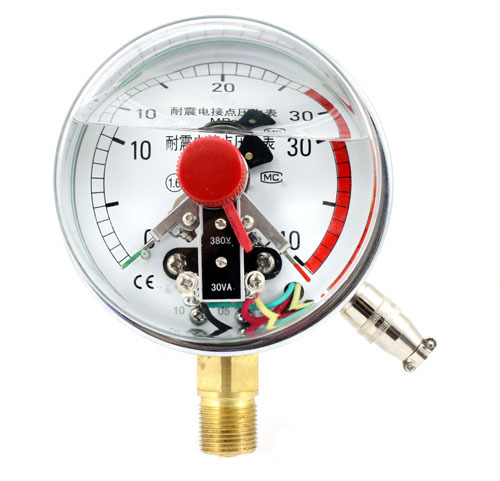

常规型号使用环境温度-40～70℃，相对湿度不大于85%；耐震型可适应较强振动场合，环境振动频率不大于25Hz、振幅不大于0.5mm。

四、产品主要特点

1. 测控一体，功能实用

一台仪表同时完成压力指示和上下限控制发信，无需额外配置压力控制器，节省安装空间。

2. 设定方便

上下限设定指针在度盘上直接调节，可视化的设定方式直观明了，现场调整不需专用工具。

3. 磁助接点动作可靠

磁助结构消除触点电弧，动作稳定，适合频繁通断的控制场合，使用寿命长。

4. 品种规格齐全

普通型、耐蚀型、耐震型、隔膜式、防爆型系列完整，介质适应性和环境适应性好。

5. 性价比高

相比压力变送器加控制器的方案，电接点压力表结构简单、价格低廉，适合控制要求不复杂的场合。

6. 质量管控规范

安徽天康集团对每只仪表进行示值精度、接点动作值、绝缘电阻等项目检验，出厂产品附带合格证，确保动作准确可靠。

五、典型适用场景

1. 水泵与供水系统

用于恒压供水的双位控制，根据管网压力自动启停水泵，是电接点压力表典型的应用方式。

2. 空压站与气源系统

空压机加载、卸载控制以及储气罐超压报警，动作频繁，磁助接点型更为适合。

3. 锅炉与热力系统

锅炉蒸汽压力、热水系统压力的指示与超限报警，保障设备安全运行。

4. 石油化工常规场合

测量无爆炸危险的流体介质压力并参与联锁控制，腐蚀性介质可选耐蚀型或隔膜式。

5. 机电设备配套

各类机械设备、液压系统的压力监控与自动保护。

六、选购与使用注意事项

1. 确认控制需求

明确需要上限控制、下限控制还是上下限双位控制，选择对应的接点形式；动作频繁场合建议选磁助式。

2. 匹配量程与精度

测量稳定压力时，正常工作压力宜在量程的2/3左右；波动压力时不超过量程的1/2，保证测量精度和寿命。

3. 核实接点电气参数

负载电压、电流和功率不得超过接点装置额定值，感性负载建议通过继电器间接控制。

4. 根据环境选结构

腐蚀性介质选耐蚀型或隔膜式，振动场合选耐震型，爆炸危险场所必须选用防爆型并核对防爆证书。

5. 规范安装接线

仪表宜垂直安装，与测压点距离适当缩短；接线应由专业人员操作，控制回路按电气原理图正确连接。

七、常见问题解答（FAQ）

Q1：电接点压力表和压力变送器怎么选？

控制要求简单、精度要求不高的场合，电接点压力表性价比高，双位控制即可满足；需要连续信号远传、参与复杂调节回路的场合，应选压力变送器。

Q2：电接点压力表可以直接控制电机吗？

小功率负载可以通过接触器间接控制，不建议直接带载。触点容量有限，直接通断大电流会缩短触点寿命，存在安全隐患。

Q3：上下限设定值怎么调？

用专用钥匙或旋钮转动设定指针至所需压力刻度即可，调节后在实际工况下验证动作值，必要时微调确认。

Q4：防爆电接点压力表有哪些要求？

防爆型仪表外壳采用隔爆结构，防爆标志常见ExdⅡBT4等规格，必须在爆炸危险区域内选用，并配套具有相应防爆等级的继电器、接线盒等器件，具体按防爆规范执行。

Q5：安徽天康集团能否定制特殊规格？

可以的。特殊量程、特殊接口螺纹、不锈钢接液材质、隔膜连接形式以及多接点需求均可定制，由技术人员确认方案后安排生产。

八、结语

电接点压力表以测控一体、设定直观、动作可靠、经济实用的特点，在压力双位控制和报警场合保持着广泛的应用。选型时明确控制形式、量程范围和介质工况，是仪表稳定好用的关键。

安徽天康集团长期供应各系列电接点压力表，产品规格齐全、支持按需定制，并配有技术服务团队协助选型与调试。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
