腐蚀粘稠介质怎么测压力：隔膜压力表的隔离结构与选型逻辑

盐酸管道、乳胶储罐、污水泵出口——这些地方的介质要么强腐蚀、要么高粘度、要么易结晶含颗粒，普通压力表的弹簧管直接接触介质，轻则堵死导压孔，重则腐蚀穿孔报废，用不了几个星期。隔膜压力表的思路很直接：在介质和测量机构之间加一道"隔离墙"，膜片接触介质，工作液传递压力，弹簧管只跟干净的传导液打交道。墙选什么材质，按介质性质定。本文对其工作原理、型号结构、材质选择和选购要点进行介绍。

一、产品概述

隔膜压力表是以弹簧管压力表为基础、附加隔膜化学密封而组成的仪表，由通用压力表与隔膜隔离器配接而成。隔膜隔离器的膜片在被测介质压力作用下产生变形，压缩腔室内的工作液，工作液将压力传导至弹簧管，使弹簧管弹性元件变形，指针在度盘上指示出被测压力值。由于介质与测压元件完全隔离，仪表适用于强腐蚀、高温、高粘度、易结晶、易凝固、含有固体浮游物的介质压力测量，也适用于必须避免介质直接进入通用型仪表和需要防止沉淀物积聚、便于清洗的场合。

按功能结构分为普通指示型、耐震型（YTPN）、电接点型（YTPX/YTPXC）、远传型和卫生型（卡箍快装连接）等；按隔离器连接型式分为螺纹式、法兰式、工字法兰式、卡箍式、螺母式、螺栓式等，分别对应不同的压力等级和介质特性。

安徽天康集团生产的YTP系列隔膜压力表，膜片材质、隔离器形式、功能结构可按介质工况灵活组合，支持按图定制。

二、工作原理详解

1. 隔离传导过程

隔膜上腔与弹簧管之间构成密封腔室，灌充工作液（常用硅油、甘油，特殊场合可选氟化油）。被测压力作用于膜片下表面，膜片弹性变形压缩工作液，压力经工作液无损传递至弹簧管，弹簧管自由端位移经传动机构放大后指示压力。整个过程介质不接触弹簧管和机芯，腐蚀、堵塞、结晶三大难题被隔离膜片挡在仪表外面。

2. 为什么量程越低越要留意温度影响

工作液的体积会随温度膨胀收缩，量程越低，膨胀量造成的附加误差占比越大。刚性连接（短导管直装）温度影响不大于0.1%/℃，柔性远接式（软管连接）按0.1+0.025L%/℃计算，L为传压导管长度（米）。低量程加远接的组合，订货时应把使用温度范围提供完整，由厂家核算温度误差并选配合适的量程裕度。

3. 液位差修正

隔离器与压力表处于不同高度时（如软管连接、盘面安装），工作液液柱会产生静压差：密封液比重大约等于1时，落差1米约产生0.01MPa的差值。低量程仪表读数前应核对此项，必要时调整安装位置或修正读数。

三、型号结构与膜片材质

1. 选型标示构成

完整订货型号依次表示：选配的压力表型式（耐震N、电接点X/XC、防腐F等）、公称直径（60/100/150）、安装型式（直接、径向凸装T、径向带前边TQ）、隔离器连接型式（直接连接、角形C、硬管、软管Y1、散热器R1/R2、阻尼器）、隔离器型式（螺纹L、法兰F、工字法兰F1、敞开法兰F2）、膜片材质及测量范围、法兰标准。多个功能代码可并列，如YTPN表示隔膜耐震压力表。

2. 隔离器型式与压力等级

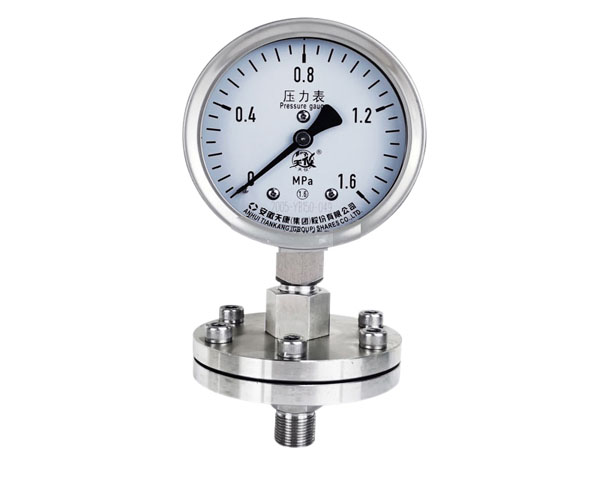

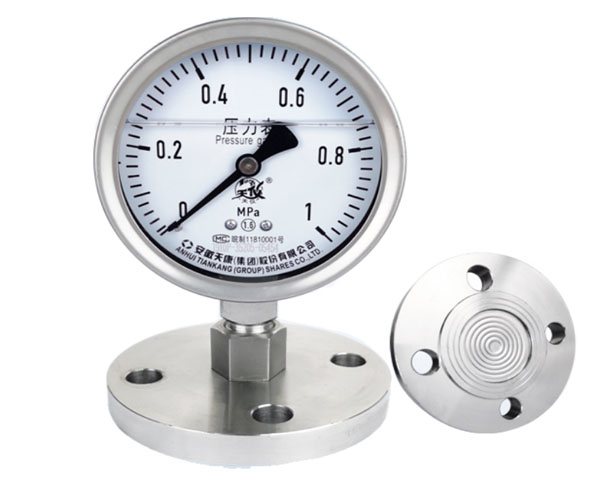

螺纹式（≤60MPa）结构紧凑，适合空间受限场合；法兰式（≤25MPa）便于管道集成、减少死角；工字法兰式（≤4MPa）；卡箍式、螺母式（0.1～2.5MPa）属卫生快装结构；螺栓式（1～25MPa）用于高压场合。敞开式法兰测量腔无死角，适合粘稠易污染介质的清洗。

3. 膜片材质选择

316L不锈钢覆盖常规弱腐蚀介质；哈氏合金C应对强氧化性酸和混酸；蒙乃尔合金适合含氟离子环境；钽膜片耐强腐蚀性能突出；钛材耐氯离子腐蚀；强腐蚀广谱工况选衬PTFE（F4）或衬F46。膜片材质选错是隔膜表最常见的失效原因，务必提供介质名称、浓度和温度由厂家确认。

4. 高温连接方案

介质温度80℃以下直接连接；80～150℃选角形连接或散热器；150～200℃选硬管冷却或散热器结构；更远距离或更低温度要求选软管连接（常规1米、2米、4米、6米）。脉动介质配阻尼器稳压。

四、主要技术参数

1. 表径与精度

公称直径60、100、150mm；精度等级1.0、1.6、2.5级，Φ100/Φ150表径选1.6级或1.0级，常规工业监视足够。

2. 测量范围

-0.1～0MPa真空档到0～60MPa高压档，正压、负压、正负压档齐全；法兰式隔离器覆盖-0.1～2.4至0～10MPa区间，按工艺点选单档。

3. 使用条件

仪表部分使用环境温度-40～+70℃，介质温度按连接结构限制；环境振动剧烈选耐震充液型；相对湿度不大于85%。

五、典型适用场景

1. 石油化工

反应釜、酸碱管路、含硫介质、粘稠油品的压力测量，哈氏合金或钽膜片加法兰连接是常规配置。

2. 制药与生物工程

发酵罐、灭菌器压力监测，选卫生型卡箍连接加316L膜片，表面抛光便于清洗灭菌。

3. 食品与饮料

果酱、糖浆、乳制品等粘稠介质，敞开式法兰测量腔易清洗，符合卫生级要求。

4. 化纤染化与制碱

染料、助剂、碱液等腐蚀易结晶介质，防结晶堵塞、防腐蚀双需求场合。

5. 冶金与矿山

矿浆、腐蚀性电解液的压力监测。

6. 环保与水处理

酸碱废水、含杂质污水的压力检测，防堵塞和耐腐并重。

六、选购注意事项

1. 提供完整介质参数

介质名称、浓度、温度、粘度、颗粒含量是选膜片材质和隔离器形式的依据，参数越完整选型越准。不确定介质兼容性时，务必让厂家技术人员确认，不要凭经验猜。

2. 量程遵循三分之一到三分之二原则

正常工作压力落在量程的1/3～2/3区间，波动压力不超过1/2；隔膜表受工作液温度膨胀影响，低量程场合尤其不要把常用压力压在满量程边缘。

3. 温度先分级再定结构

先按介质温度选连接型式（直接、角形、散热器、硬管），再核对温度影响误差；高温场合同时确认膜片材质的耐温上限。

4. 卫生场合认准连接形式

制药食品项目选卡箍快装或螺母式卫生连接，膜片选316L并抛光处理，确认符合FDA、GMP相关要求的材质证明。

5. 振动场合组合耐震结构

泵口、压缩机等部位选耐震型隔膜表或加装阻尼器，避免膜片疲劳和工作液传压波动。

6. 安装留清洗维护空间

敞开法兰和卡箍结构需要定期拆洗，安装位置应留出操作空间；软管连接的核对落差并计入液位差修正。

7. 选择正规厂家

膜片的冲压成型、焊接和真空灌液工艺决定隔离性能，应选择工艺成熟、检测手段齐全的厂家。安徽天康集团具备膜片加工和密封性能检测能力，可提供选型计算和技术支持。

七、常见问题解答（FAQ）

Q1：隔膜压力表和普通压力表最核心的区别是什么？

隔离。普通表弹簧管直接接触介质，怕腐蚀、怕堵、怕结晶；隔膜表通过膜片和工作液间接传压，弹簧管只接触传导液，介质适应性完全不同。代价是结构复杂、价格约为普通表的数倍。

Q2：膜片多久换一次？

视介质腐蚀性而定：温和介质可用数年，强腐蚀介质6～12个月检查一次。发现示值异常、膜片鼓包或渗漏征兆时立即更换，避免介质窜入弹簧管段造成连带损坏。

Q3：为什么隔膜表精度不如同规格普通表？

工作液传压引入温度膨胀误差和微小滞后，机械传动链也长了一截。常规1.6级满足工业监视，精密测量场合应选精密压力表或电子变送器。

Q4：安徽天康集团能否提供电接点或远传功能的隔膜表？

可以。磁助电接点、电阻远传等结构与隔膜隔离器自由组合，远传信号接入二次仪表或PLC，卫生型、耐震型、防腐型均可按需配置。

Q5：订货时需要注明哪些内容？

需注明压力表型式功能、表盘直径、安装型式、隔离器连接型式（含介质温度）、隔离器型式、膜片材质、测量范围、法兰标准及数量；隔膜表选型项多，建议填写厂家选型表逐项确认。

八、结语

隔膜压力表的核心价值就是"隔离"两个字：一道膜片把腐蚀、粘稠、结晶、含颗粒的介质挡在测量系统之外，让普通弹簧管压力表得以在恶劣工况下正常服役。选型时按"介质定材质、温度定结构、工况定功能"的顺序逐项确认，这块隔离墙才能真正立得稳。

安徽天康集团长期供应YTP系列隔膜压力表，普通型、卫生型、耐震型、电接点型结构齐全，膜片材质和隔离器形式可按工况定制，并提供选型技术支持。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
